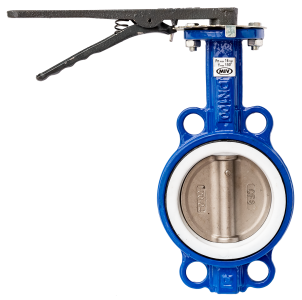

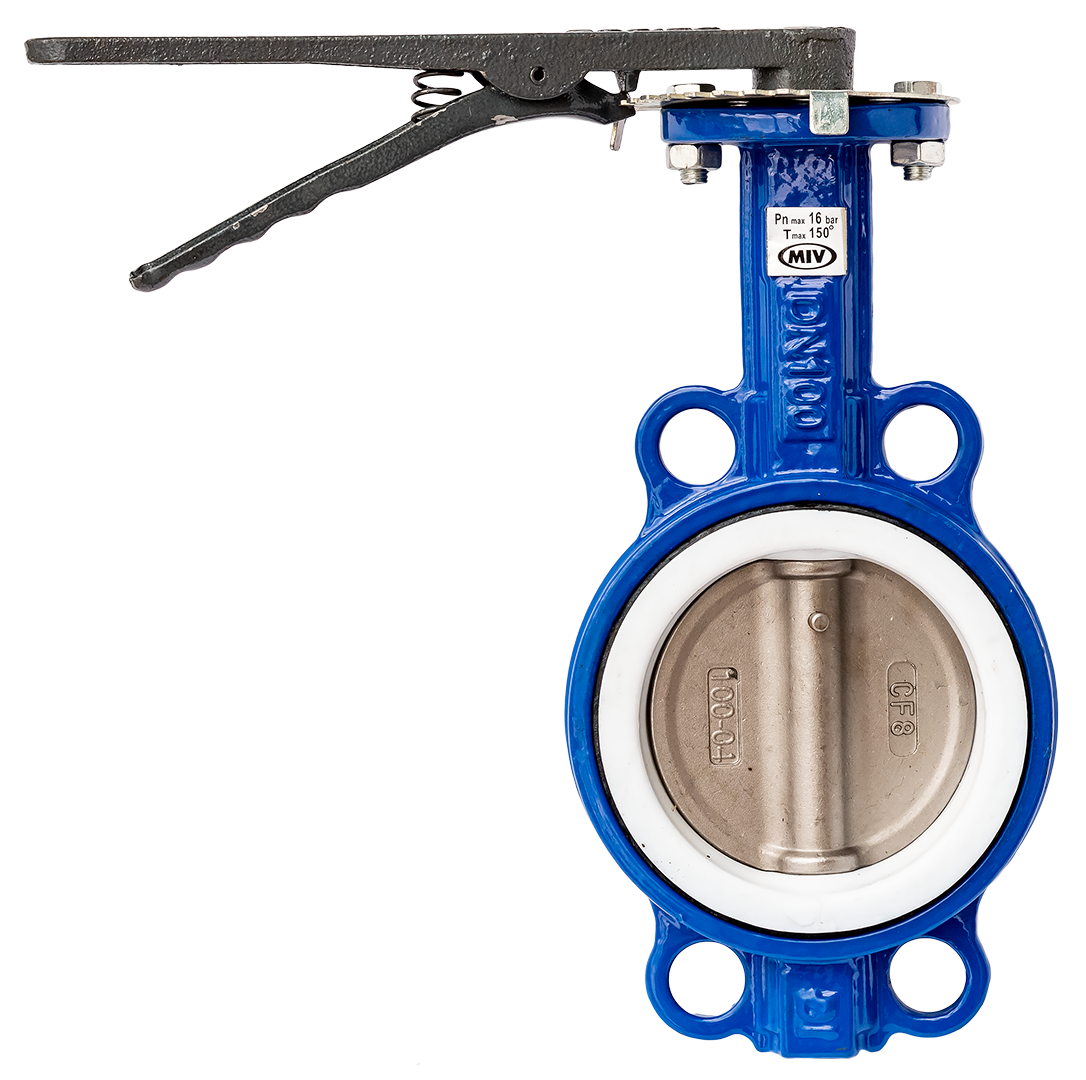

Задвижка Баттерфляй Ду 100 с нержавеющим диском уплотнение PTFE
MIVНовая Почта
Другие транспортные службы
Самовывоз
Наложенный платеж
Безналичный расчет
VISA / Mastercard
- Межфланцевые затворы (обычные и с резьбовыми проушинами) устанавливаются между плоскими фланцами и фланцами с выступом.
- Корпус и диск затвора типа Баттерфляй с нержавеющим диском Ду 100 PTFE торговой марки "MIV" изготовлены из ковкого чугуна.
Ковкий чугун по своим механическим свойствам занимает промежуточное положение между серым чугуном и сталью. Он имеет достаточно высокие антикоррозионные свойства и хорошо работает в среде сырого воздуха, топочных газов и воды. Его химическая стойкость выше стойкости углеродистых сталей.
- Комбинированый латунь и резина вкладыш обеспечивает поддержку вала и центрирование.
- При установке не требуются дополнительные прокладки.
- 360° полированный диск из нержавеющей стали CF-8 обеспечивает надежное закрытие.
- Усиленное уплотнение.
- Цельный вал, крепление диска на шпильках.
Ду | H1 | H2 | n-Ød | ØC | L |
---|---|---|---|---|---|
40 | 130 | 68 | 4-20/28 | 110 | 46 |
50 | 130 | 68 | 4-20/28 | 125 | 46 |
65 | 137 | 80 | 4-20/26 | 145 | 49 |
80 | 145 | 95 | 8-22/30 | 160 | 50 |
100 | 164 | 106 | 4-22/30 | 180 | 56 |
125 | 178 | 124 | 4-26 | 210 | 58 |
150 | 195 | 140 | 4-26 | 240 | 59 |
200 | 35 | 165 | 4-27/45 | 295 | 65 |
250 | 280 | 205 | 4-30 | 355 | 65 |
300 | 335 | 245 | 4-30 | 410 | 75 |
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Ковкий чугун, окрашенный |
2 | Диск | Нержавеющая сталь |
3 | Шток | Сталь оцинкованная |
4 | Уплотнение | Фторопласт |
5 | Втулка | Латунь |
6 | Кольцо | Этилен-пропиленовый каучук |
7 | Штифт | Нержавеющая сталь, CF8 |
Характеристика | Значение |
---|---|
Материал корпуса | Ковкий чугун QT-450, окрашенный |
Материал диска | Нержавеющая сталь, CF8 (AISI 304) |
Уплотнительная манжета (седловое уплотнение) | Политетрафторэтилен, PTFE |
Шток | Сталь конструкционная |
Давление номинальное, PN МПа (кгс/см2) | 1,6 ( 16 ) |
Температура рабочей среды, t °С | До +150 |
Рабочая среда | Вода, Воздух, Морская вода, Химическая продукция, Жиры, Неагрессивные кислоты, Растительные масла, Минеральные масла, Нефтепродукты, Пищевая продукция |
Присоединение к трубопроводу | межфланцевое с присоединительными размерами по ГОСТ 12820-80, 12821-80 |
Тип привода | Ручка |
Затвор поворотный баттерфляй Ду 100 с нержавеющим диском, уплотнение PTFE, MIV может поставляться с электроприводом двух типов, время закрытия 150 с и время закрытия 13-26 с. Задвижка баттерфляй с нержавеющим диском, уплотнение PTFE, MIV Ду 300, 400 поставляется укомплектованная редуктором. На затвор дисковый баттерфляй с нержавеющим диском, уплотнение PTFE Ду 40, 50, 65, 100, 125, 150, 200, 250 можно заказать редуктор отдельно.
Достоинством поворотной задвижки Баттерфляй Ду 100 с нержавеющим диском, уплотнение PTFE, MIV является:
- цена
- низкое гидравлическое сопротивление в открытом положении
- малые установочные размеры
- оперативность управления
На корпусе затвора дискового поворотного Ду 100 с нержавеющим диском, уплотнение PTFE, MIV выполнены приливы с отверстиями, через которые пропускаются стяжные шпильки или болты. Уплотнение из фторопласта на корпусе затвора даёт возможность устанавливать затвор между ответными фланцами без дополнительных уплотнений.
Задвижка типа баттерфляй Ду 100 с нержавеющим диском, уплотнение PTFE, MIV обеспечивает легкое управление (четверть оборота 90°) от открытия до закрытия и ступенчатую регулировку. Картридж уплотнения из ПТФЭ и нержавеющим диском применим для большинства систем химической и пищевой промышленности.
Выбирайте дисковый поворотный затвор межфланцевый Ду 100 с нержавеющим диском, уплотнение PTFE, MIV для химической промышленности, коррозионных и агрессивных сред.
- Диаметр условный, мм 100
- Давление, Ру 16
- Температура (макс.), °C 150
- Тип присоединения Межфланцевое
- Материал корпуса Ковкий чугун QT-450
- Материал диска Нержавеющая сталь, AISI 304
- Уплотнение PTFE
- Рабочая среда Вода, Воздух, Морская вода, Химическая продукция, Жиры, Неагрессивные кислоты, Растительные масла, Минеральные масла, Нефтепродукты, Пищевая продукция
- Тип привода Ручка
